IC TEA2025 adalah sistem sirkuit terpadu keping IC dan dikemas dalam bentuk DIP 16, dengan kualitas nada yang terdengar manis, kinerja yang sangat baik, operasi yang handal, mudah untuk dirakit karena hanya membutuhkan sedikit komponen eksternal. Oleh karena itu amplifier mini TEA2025 sangat populer dikalangan audiophiles yang suka membuat proyek DIY audio yang praktis.
IC power amplifier ini membutuhkan tegangan dari 3V hingga 15V, dengan rentang tegangan yang cukup luas tersebut IC ini juga bisa digunakan untuk amplifier headphone PC atau amplifier portable dengan catu daya USB. Semakin besar tegangan yang disupplay, semakin besar pula daya yang dihasilkan. Mini amplifier ini dapat menghasilkan daya 2 x 2,3W pada tegangan 9V dengan speaker 4Ω, sedangkan pada mode bridge, amplifier ini dapat menghasilkan daya hampir 5W. Untuk lebih lengkapnya lihat datasheetatau gambar di bawah ini
Komponen yang diperlukan:
Kapasitor 100 µF 6 buah
Kapasitor 470 µF 2 buah*
Kapasitor 150 nF 2 buah
Kapasitor 220 nF 2 buah
Potensio stereo 50k
(*) Jika suara jadi "sember", anda bisa mengganti kapasitor ouput dari 470µF menjadi 1000µF
Jika suara terlalu keras, anda bisa memasang resistor 10k antara output potensiometer dengan ground, (sebelum kapasitor kopling)
dan berikut ini skemanya

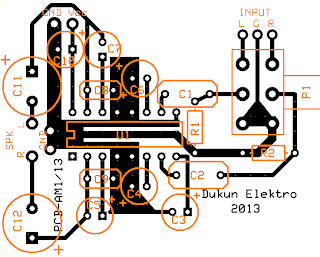

Untuk masalah layout PCB, gunakan layout yang sudah saya sediakan diatas, layout PCB tersebut sudah saya uji dan bebas noise dan dengung
untuk power supply, anda bisa menggunakan baterai, USB atau trafo. Untuk power supply disarankan menggunakan tegangan 1A (lihat skema power supply di bawah), jika lebih dari itu IC tersebut akan "merokok" alias hangus. Dan jangan lupa untuk memasang pendingin pada IC TEA2025B dan IC 7809
Oke saatnya uji dengar

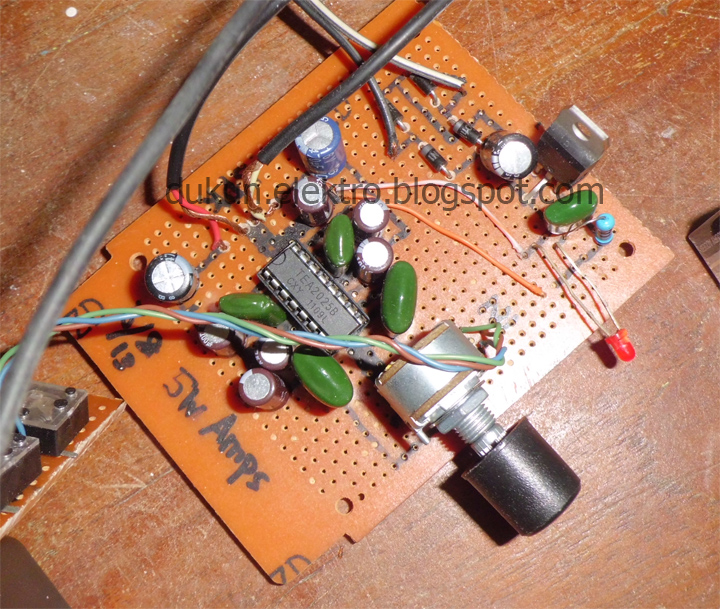

Untuk ic-nya saya menggunakan TEA2025B versi KW, karena yang asli (buatan ST) jarang ada yang jual di kota saya, sementara itu untuk kapasitor saya pakai yang biasa, kecuali untuk kopling output saya menggunakan merk nichicon dan rubycon. Untuk power supply saya menggunakan trafo 9V 1A, kapasitor input 1000µF dan ic L7809 untuk regulator. Sementara itu, untuk speker saya pakai speker satelit creative SBS 2.1 330, dengan impedansi 4Ω. Dan hasilnya treble cukup ciamik dan vocal bersih tanpa terdengar noise sedikitpun
Oh ya, jika anda menginginkan amplifier dengan daya yang lebih besar, bisa membaca artikel sayaAmplifier TDA2030
Sumber : http://dukun-elektro.blogspot.com/
